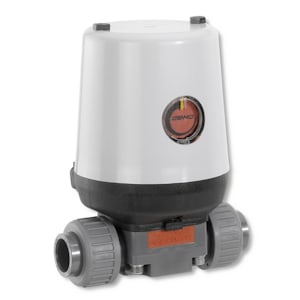

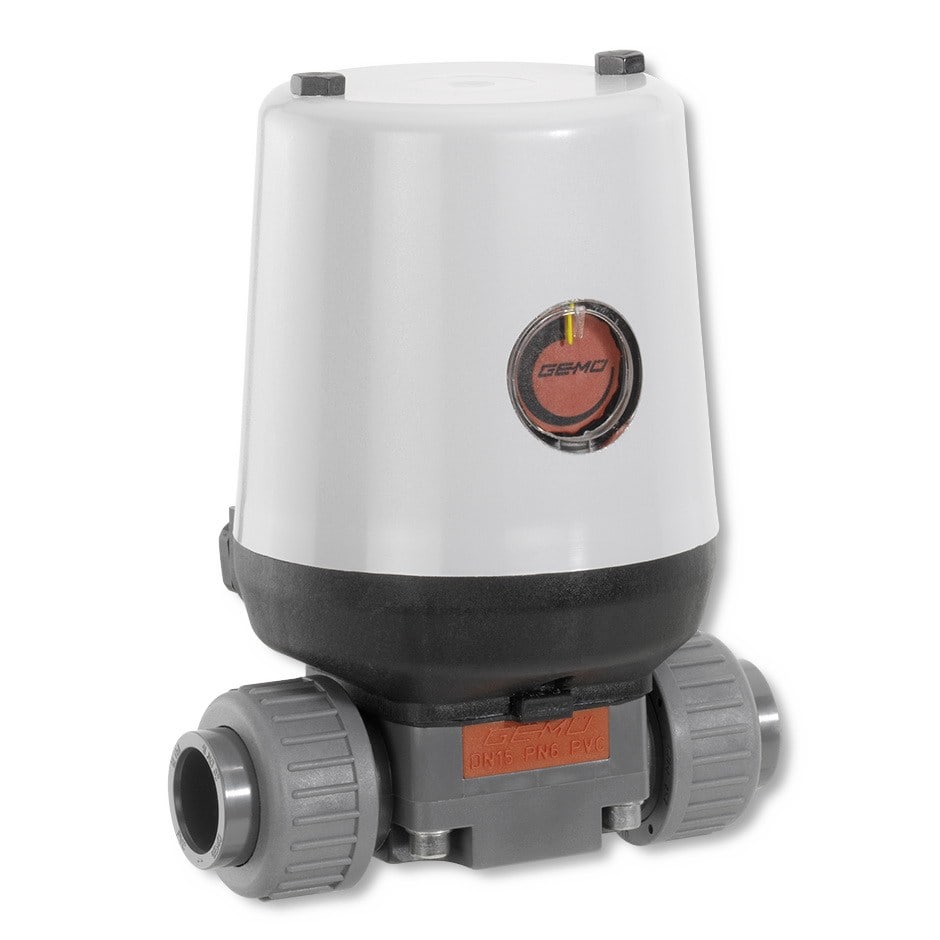

Мембранный клапан из пластика с электроприводом GEMU 613

Мембранный клапан из пластика с электроприводом GEMU 613  Конструкция
Мембранный клапан из пластика с моторизованным управлением GEMÜ 613 оснащен не требующим техобслуживания электрическим сервоприводом и реверсивным синхронным электродвигателем. Приводится в действие редуктором без самоторможения и эксцентриковым диском. В серийном исполнении клапан имеет встроенный визуальный индикатор положения.



Xapaктеристики
- Применение для нейтральных, агрессивных*, жидких и газообразных рабочих сред
- Нечувствительность к содержащим частицы средам
- Непосредственная обработка электрических регулирующих переменных 0–10 В, 0/4–20 мA с помощью дополнительного модуля или встроенного модуля регулирования
- Электрическая сигнализация положения с помощью потенциометра (дополнительный модуль) или концевого выключателя
- Настраиваемая и воспроизводимая регулировочная характеристики, а также надежная реализации функции открывания/закрывания
- Возможность монтажа клапана в исполнении DN 15 в трубопровод без дополнительных соединительных элементов благодаря специальной форме корпуса с наружной резьбой
- Направление потока произвольное

Преимущества
- Долговечный синхронный электродвигатель, без риска прожигания
- Независимость процессов открытия и закрытия от рабочего давления
- Высокая пропускная способность
- Высокий КПД

Рабочая среда

Агрессивные, нейтральные, газообразные и жидкие среды, не оказывающие негативного влияния на физические и химические свойства материалов корпуса и мембраны.

Температура рабочей среды

-20...80 °С

Температура окружающей среды

-10...60 °С

Размеры Мембраны

Размер мембраныУсловный проходРабочее давление Пропускная способность Kv [m³/h]Вес
DN[бар]Cоединение ISO[г]
10120 - 62,51000
10150 - 63,51050

Материал мембраны

NBR
FPM
EPDM
PTFE/EPDMPTFE кашированный

Размеры привода [мм]

MGDNø BAA1Масса [кг]
1012 + 15100134250,9

Форма корпуса

Проходной

Материал корпуса

PVC-U, серый
PP, армированный
PVDF

Вид соединения

Внутренняя резьба DIN ISO 228
Клеевая муфта DIN
Арматурное резьбовое соединение с вкладышем DIN (муфта)
Патрубок под инфракрасную сварку встык, WNF
Арматурное резьбовое соединение с вкладышем Zoll (муфта)
Арматурное резьбовое соединение с вкладышем DIN (инфракрасная сварка встык)


Технические данные.pdf




Если вы хотите купить мембранный клапан из пластика с электроприводом gemu 613 , вы можете:

Ещё из раздела Клапаны мембранные из пластика

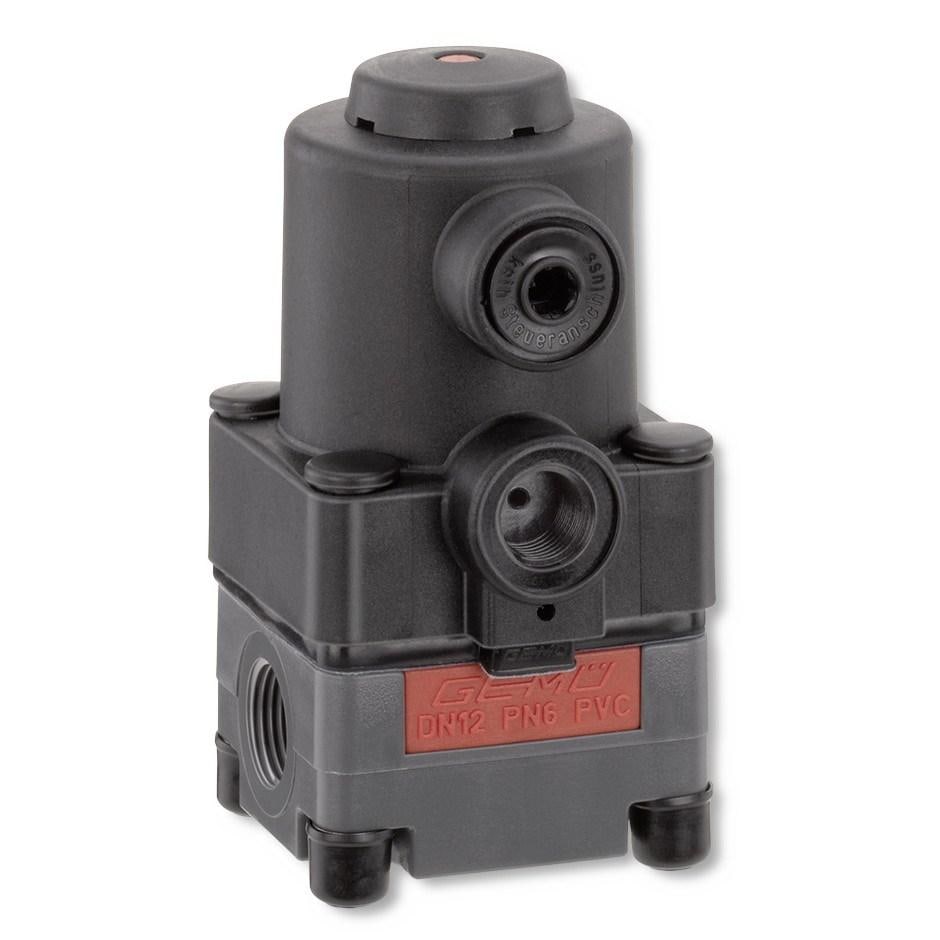

    Конструкция 2/2-ходовые мембранные клапаны с внешним управлением GEMÜ 600 ProfiLine оснащены поршневым приводом, практически не требующим обслуживания, который может управляться посредством воздействия нейтральных газообразных сред. Эти клапаны ...
      Конструкция 2/2-ходовой мембранный клапан GEMÜ 610 с внешним управлением оснащен практически не требующим обслуживания поршневым приводом, который может управляться нейтральными газообразными средами. Клапан имеет встроенный визуальный индикатор ...
        Конструкция Мембранный клапан с электроприводом GEMÜ 613 в пластиковом исполнении оснащен электрическим позиционным приводом, практически не требующим обслуживания, с реверсивным синхронным электродвигателем. Управление осуществляется через ...
          Конструкция 2/2-ходовые мембранные клапаны с внешним управлением GEMÜ 630 оснащены поршневым приводом, практически не требующим обслуживания, который может управляться посредством воздействия нейтральных газообразных сред. Эти клапаны серийно ...
            Конструкция 2/2-ходовой пластиковый клапан с внешним управлением GEMÜ R647 — это проходной клапан компактной конструкции с высокой пропускной способностью. На седле клапана находится уплотнение мембраны. Арматура состоит в основном из трёх частей – ...
              Конструкция Все части, непосредственно соприкасающиеся со средами, корпус и ручное колесо двойного мембранного клапана GEMU R677 выполнены из пластмассы. Привод из пластика не требует дополнительного обслуживания и оснащен эргономическим ручным ...
                Конструкция Мембранный клапан GEMU R690 оснащен мембранным приводом, не требующим значительных затрат на техническое обслуживание и управляемым воздухом или нейтральными газами. В Вашем распоряжении несколько типов управления: закрытие за счет ...
                  Конструкция 2/2 - ходовой мембранный клапан GEMÜ 693 с моторизованным управлением оснащён электрическим приводом, требующим минимального обслуживания, с ременной зубчатой передачей и реверсивным синхронным двигателем. Аварийное ручное ...

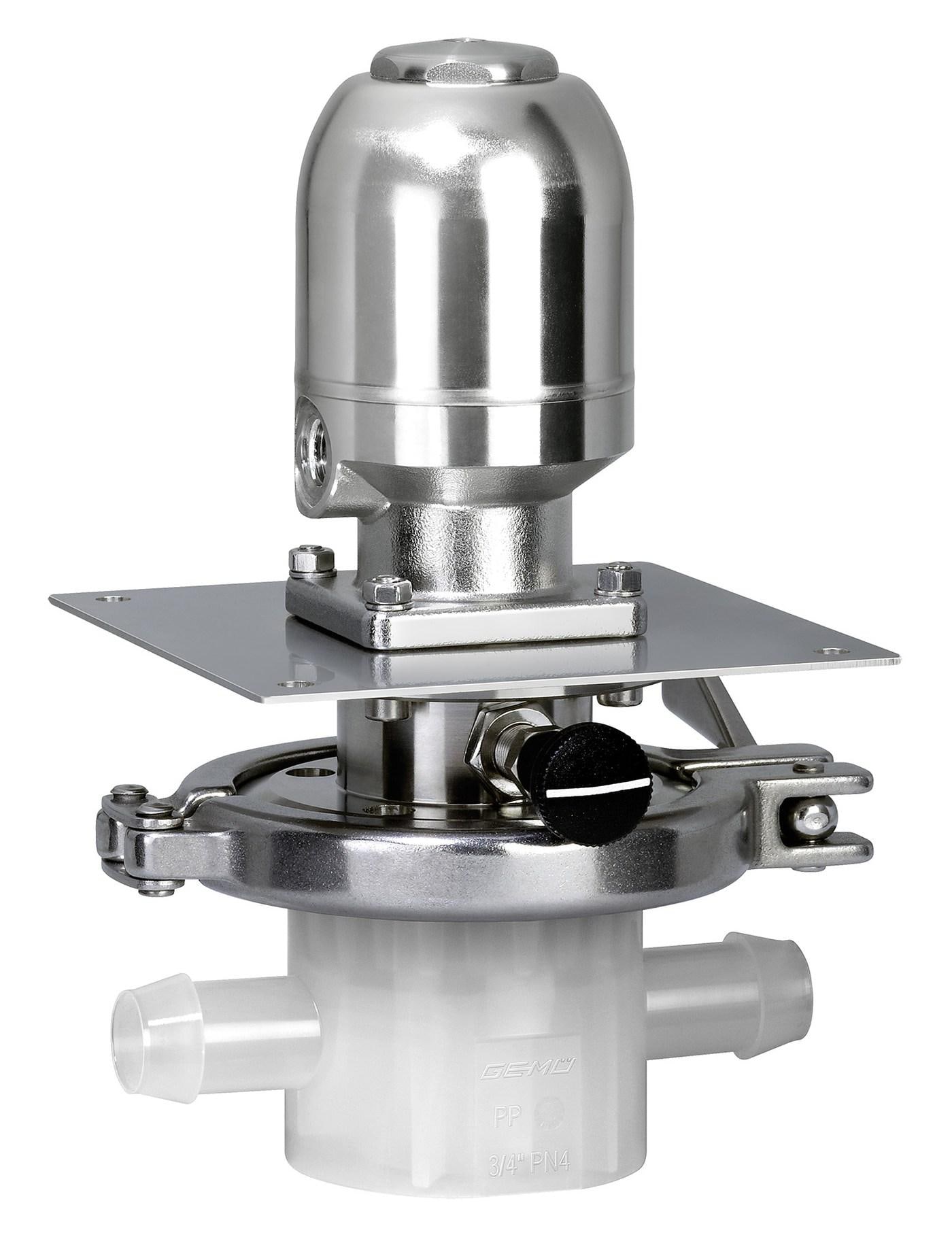

                    Принцип действия Одноразовый корпус мембранного клапана GEMÜ SUMONDO® оснащён наплавленной мембраной. При монтаже одноразовый корпус клапана присоединяется к пневмоприводу из нержавеющей стали и блокируется при помощи стопорного болта. После ...
