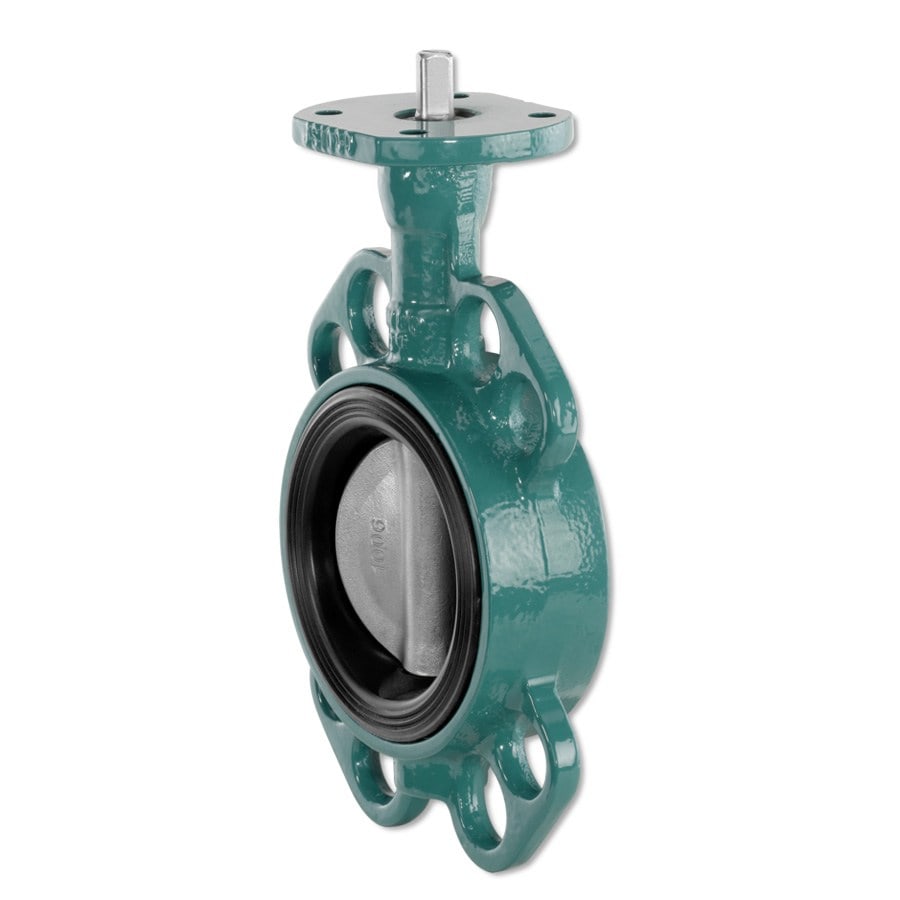

Дисковый поворотный затвор из металла GEMU D480

Конструкция
Тип GEMU D480 это центрический запорный клапан, представленный различными моделями. Клапан поставляется с номинальными размерами, DN 25 — 1400 с различными вариантами корпуса и типа и материалами уплотнений и корпуса. Он оснащается приводами разных вариантов исполнения: с рукояткой или редуктором, с пневматическим приводом, с электроприводом открытия/закрытия или регулировки.

Управление
- со свободным концом вала;

Характеристики
- предназначается для газообразных и текучих сред в промышленной сфере и водоподготовке;
- монтажная длина согласно ISO 5752/20, EN 558-1/20;
- фланец головки согласно EN ISO 5211;
- макс. рабочее давление 10/16/25 бар;
- стандарты соединений PN 10, PN 16, ANSI cl. 150;
- проверка герметичности согласно EN 12266 / ISO 5208;
- запорный клапан отвечает требованиям безопасности Директивы ЕС 97/23/EG, приложение I, относительно веществ в жидком и газообразном состоянии групп 1 и 2.

Рабочая среда

Газообразные и жидкие среды, которые не оказывают отрицательного действия на физические и химические характеристики соответствующего материала диска и уплотнений.

Температура рабочей среды

-60...200 °С

Температура окружающей среды

-20...70 °С

Форма корпуса

Wafer (DN 25 - DN 1200)

Lug (DN 25 - DN 600)

Форма U (DN 200 - DN 1400)

Материал корпуса

EN-GJS-400-15 (GGG 40)

эпоксидное покрытие, DN 25 - 600

EN-GJL-250 (GG 25)

DN 700 - 1400

ASTM A351, CF8M

литая высококачественная сталь 1.4408

ASTM A216 WCB

литая сталь

DIN 1705 (Rg 10)

литая бронза по запросу

S 275 JR + эпоксидное покрытие

EN-AC-47100

литой алюминий по запросу

Материал уплотнения
Литая высококачественная сталь											ASTM A 351/A351M CF-8
Литой алюминий											EN-AC-44100
Чугун с шаровидным графитом											EN-GJS400-15
Литая бронза											DIN 1705 (Rg 10)
Литая высококачественная сталь											ASTM A351/A351M CF8M
Литая углеродистая сталь											ASTM A216/A216M WCB
Чугун с шаровидным графитом и EPDM											EN GJS-400-15 + EPDM
Дуплекс											ASTM A 351/A351M CD4MCu NORIDUR
Литая высококачественная сталь											ASTM A351/A351M CF3M
Супердуплекс											URANUS B6

Крепления

Съёмное седловое уплотнение (стандарт)

Вклеенное седловое уплотнение (до DN 400)

Вулканизированное седловое уплотнение (до DN 250)

Коэффициент пропускной способности [м³/ч]
DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
Kv	68	112	172	258	474	970	1680	2800	4310	6465	8620	10775	15086	18965	24137	36000	44000	58000	80500	110500
