Конструкция

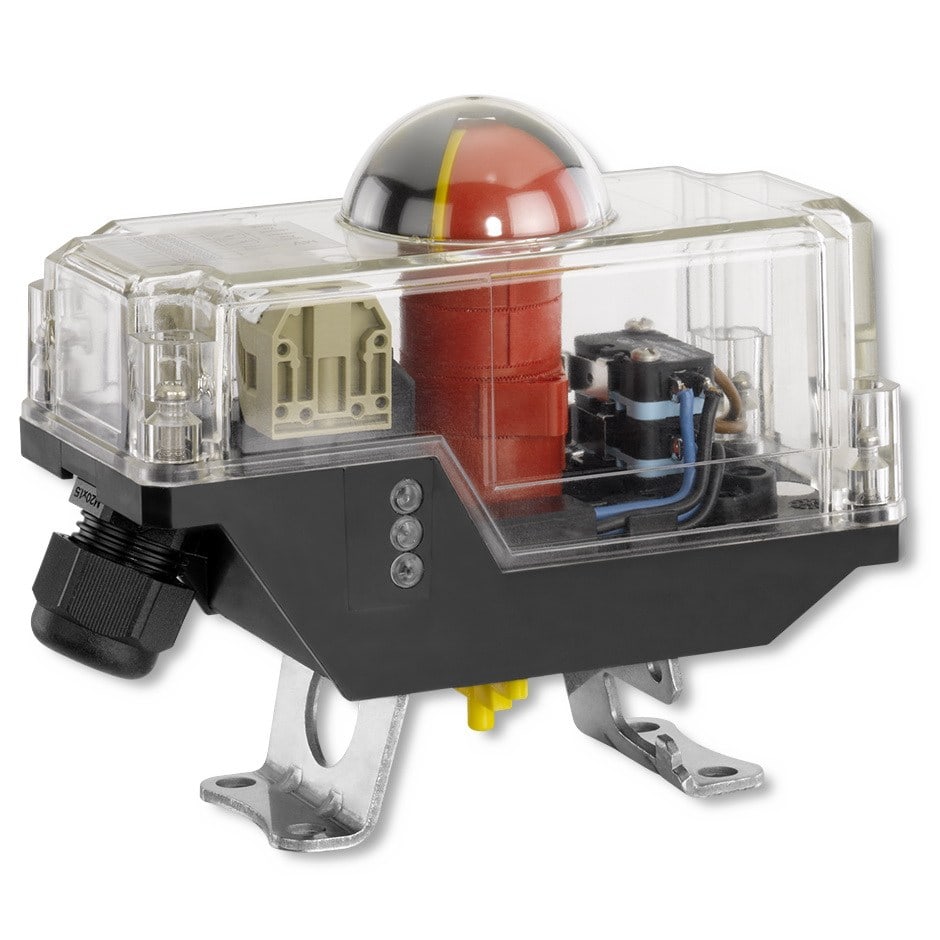

Электрические датчики положения GEMÜ LST предназначены для сигнализации и контроля положения поворотной арматуры. В зависимости от исполнения они оснащены одним или двумя механическими микровыключателями или 2- или 3-проводными датчиками приближения. Датчики положения могут устанавливаться универсально в соответствии с любым расположением отверстий согласно VDI/VDE 3845. Электрическое подключение осуществляется посредством штекерного разъема M12 или кабельного ввода M20.
Исполнение GEMÜ LST
• Переключатель: микровыключатель Crouzet 83.161.301
Функция коммутации: переключающий контакт
• Переключатель: SJ3.5, 2-проводной, NAMUR
Функция коммутации: переключающий контакт, маркировка взрывозащиты Ex: II 1G Ex ia IIC T6
• Переключатель: NBN3-F25F-E8-V1, 3-проводной, PNP (Код 312)
Функция коммутации: PNP двойной, нормально замкнутый
• Класс защиты: IP 65, VDE 0470/EN 60529
Преимущества
• Простой монтаж, также и впоследствии, на поворотные приводы
• Возможен монтаж на клапаны других производителей
• Компактная конструкция и стабильный корпус
• В серийной комплектации оптический индикатор
