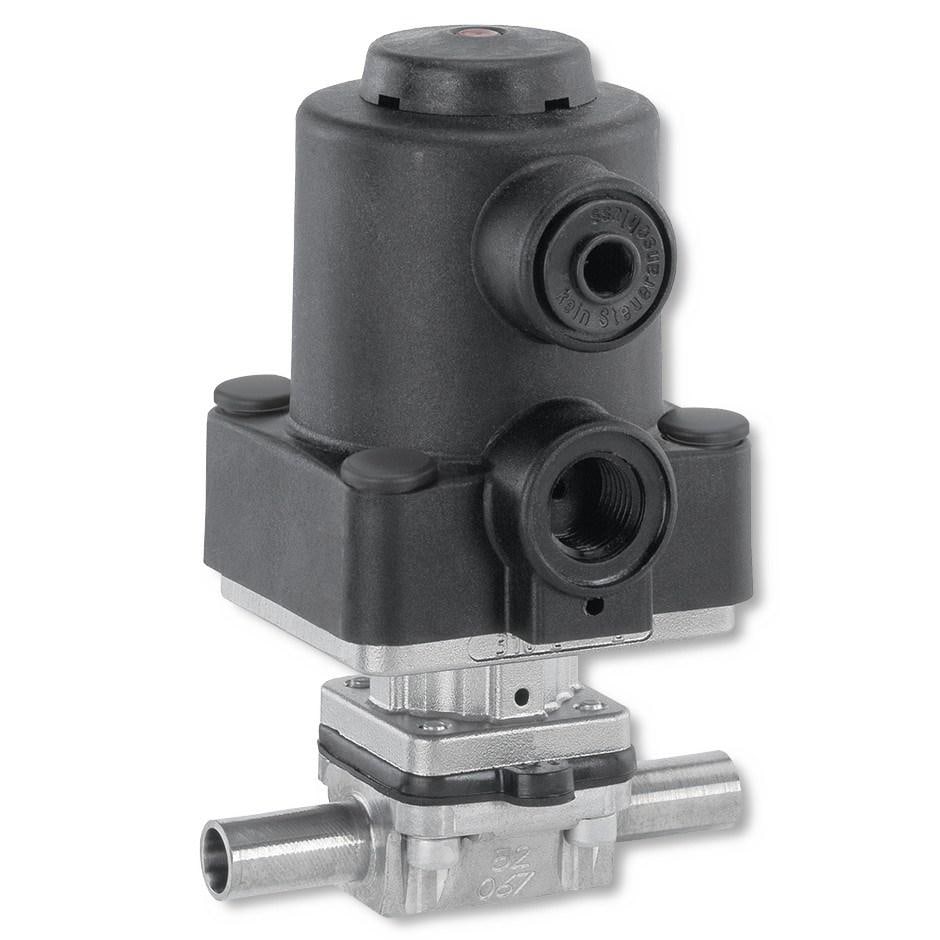

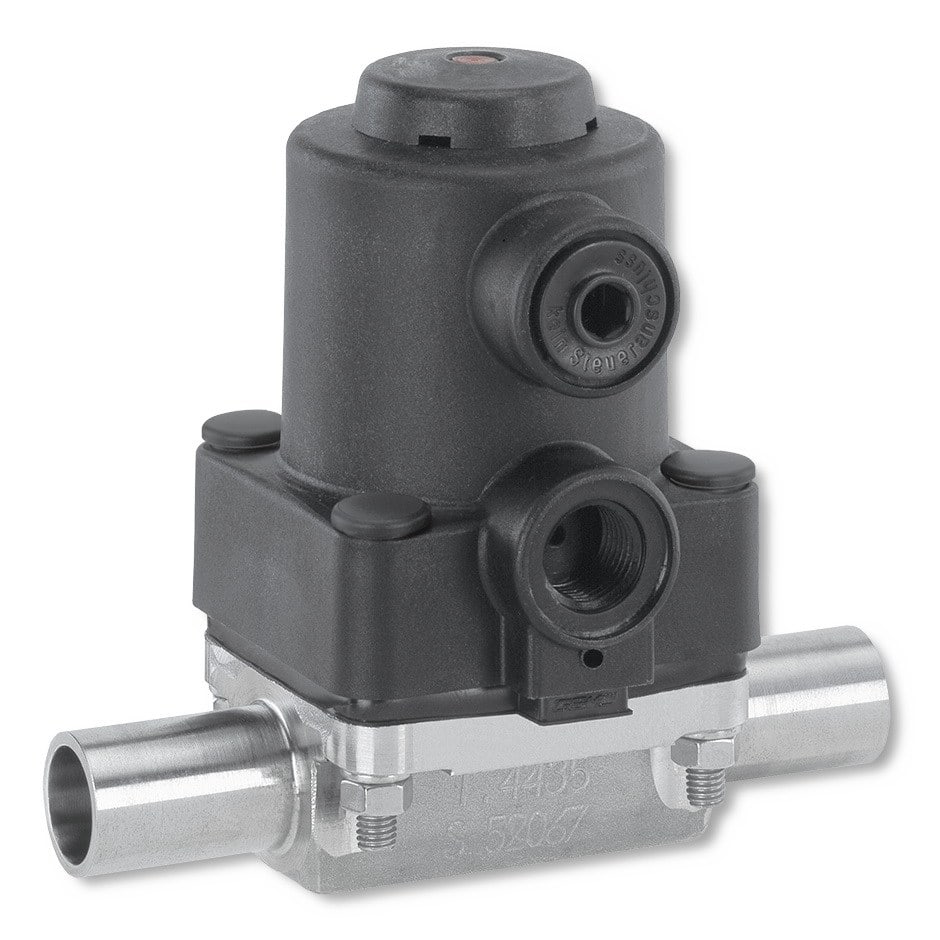

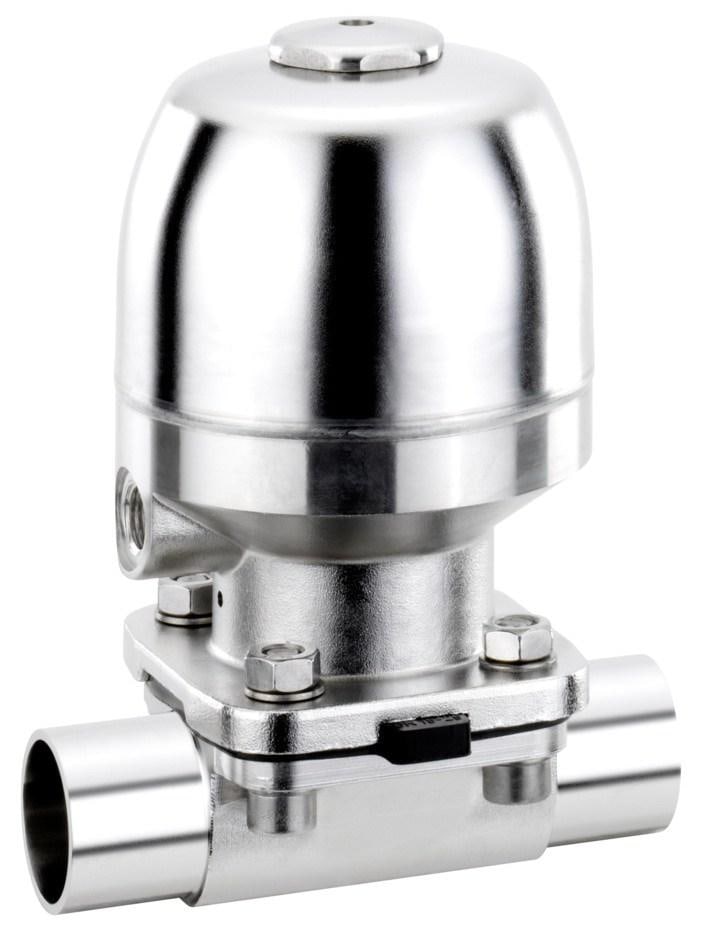

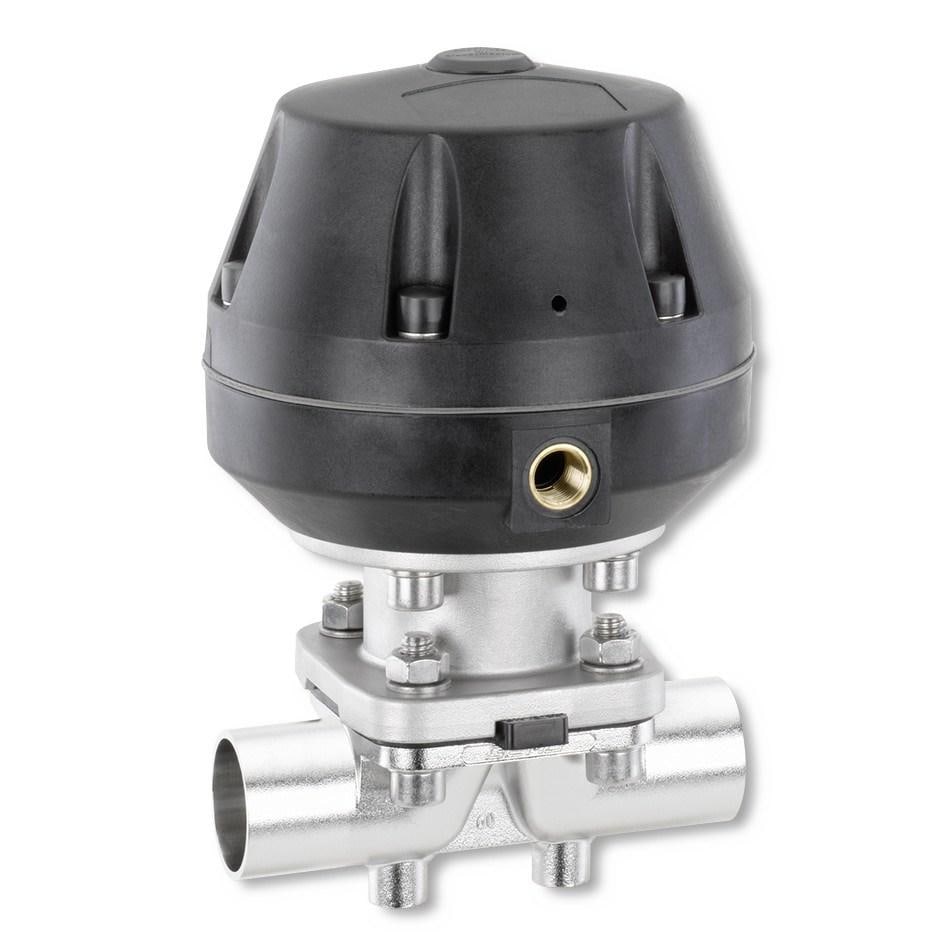

Асептический мембранный клапан с пневмоприводом GEMU 615

Конструкция

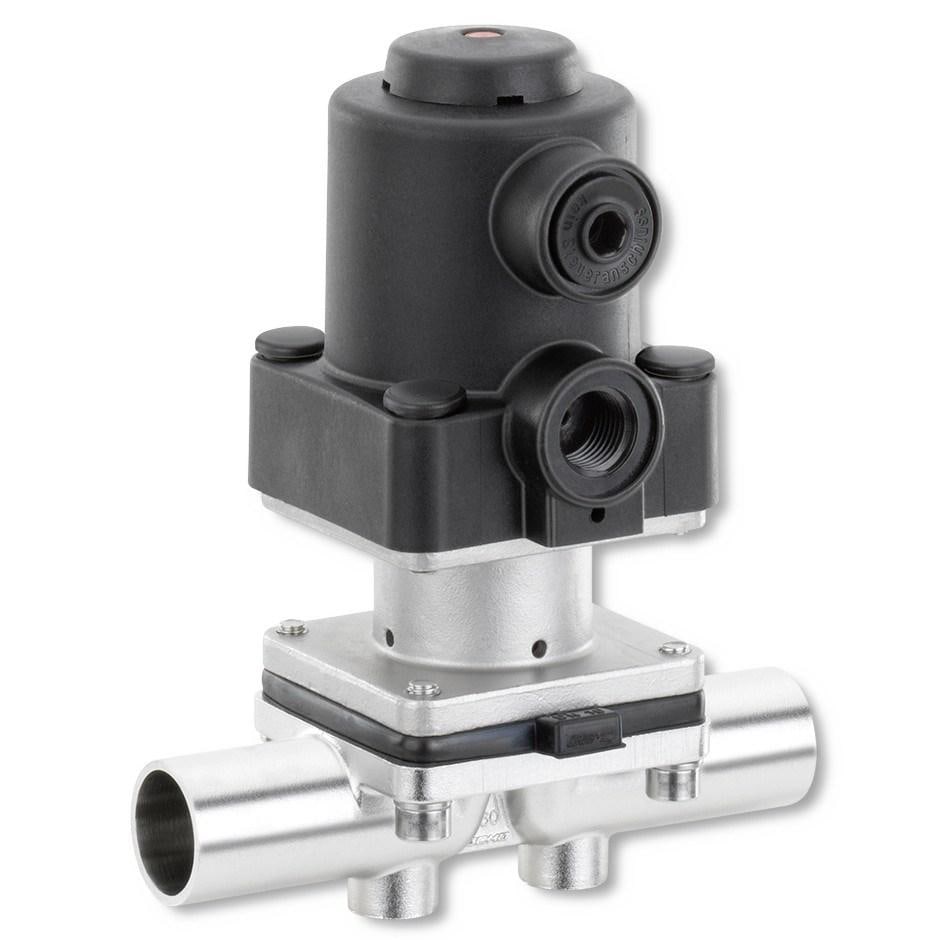

2/2-ходовой мембранный клапан GEMU 615 с внешним управлением оснащен практически не требующим обслуживания поршневым приводом, который может управляться нейтральными газообразными средами. Клапан имеет встроенный визуальный индикатор положения. Поставляются клапаны с функциями управления „нормально закрытый пружиной",„нормально открытый пружиной" и „управление в двух направлениях.



Характеристики
- применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- не чувствительность к содержащим частицы средам;
- корпуса и мембраны клапанов выпускаются в различных исполнениях и из разных материалов;
- компактный монтаж в тесных условиях.

Рабочая среда
Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран.
Температура окружающей среды				макс. 60 °С

Рабочее давление[бар]		Управляющее давление [бар]		Масса (только привод)
Номинальный размер		EPDM / FPM	PTFE	Ф.упр. 1	Ф.упр. 2 + 3	[kg]
10		0 - 6	0 - 6	5 - 7	макс. 5 бар	0,18
Пропускная способность определена Kv согласно стандарту IEC 534, входное давление 6 бар, материал корпуса клапана нержавеющая сталь и мембрана из мягкого эластомера.

Материал мембраны
FPM
EPDM
PTFE/EPDM				PTFE кашированный
Размеры привода [мм]
Номинальный размер				А	A1	A2	B	B1	B2	A4	G
10				80	21	30	57	35	68	5,5	G 1/4

Форма корпуса
проходной
Материал корпуса
Латунь
1.4435 - BN2 (CF3M)				точное литье
1.4435 (ASTM A 351 CF3M ? 316L)				точное литье
1.4435 (316 L)				штампованный корпус
1.4435 (BN2)				Штампованный корпус Fe<0,5%

Вид соединения
Сварной патрубок
Патрубок DIN
Патрубок DIN 11850									серия 1
Патрубок DIN 11850									серия 2
Патрубок DIN 11850									серия 3
Патрубок DIN 11866									серия А
Патрубок JIS-G 3459									0
Патрубок BS 4825 Part 1 (O.D. Tubing)									0
Патрубок ASME BPE									0
Патрубок согласно EN ISO 1127									0
Резьбовые соединения
Резьбовая муфта DIN
Резьбовой патрубок согласно DIN 11851
Одна сторона с резьбовым патрубком (согласно DIN 11851) другая сторона с коническим патрубком и накидной гайкой (согласно DIN 11851)
Стерильное резьбовое соединение по запросу
Патрубки под зажимы
Зажим ASME BPE для трубы ASME BPE, укороченная конструкция
Зажим фирмы Dockweiler для трубы EN ISO 1127, строительная длина EN 558 серия 7
Зажим ASME BPE для трубы ASME BPE, строительная длина EN 558, серия 7
Зажим DIN 32676 для трубы DIN 11850, строительная длина EN 558, серия 7

Технические данные.pdf
