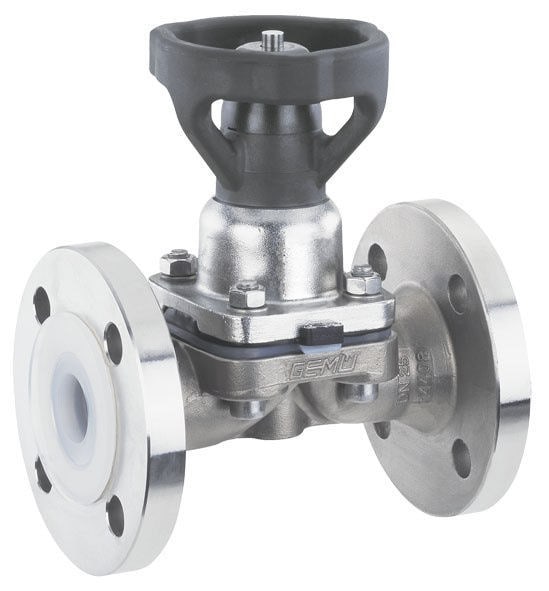

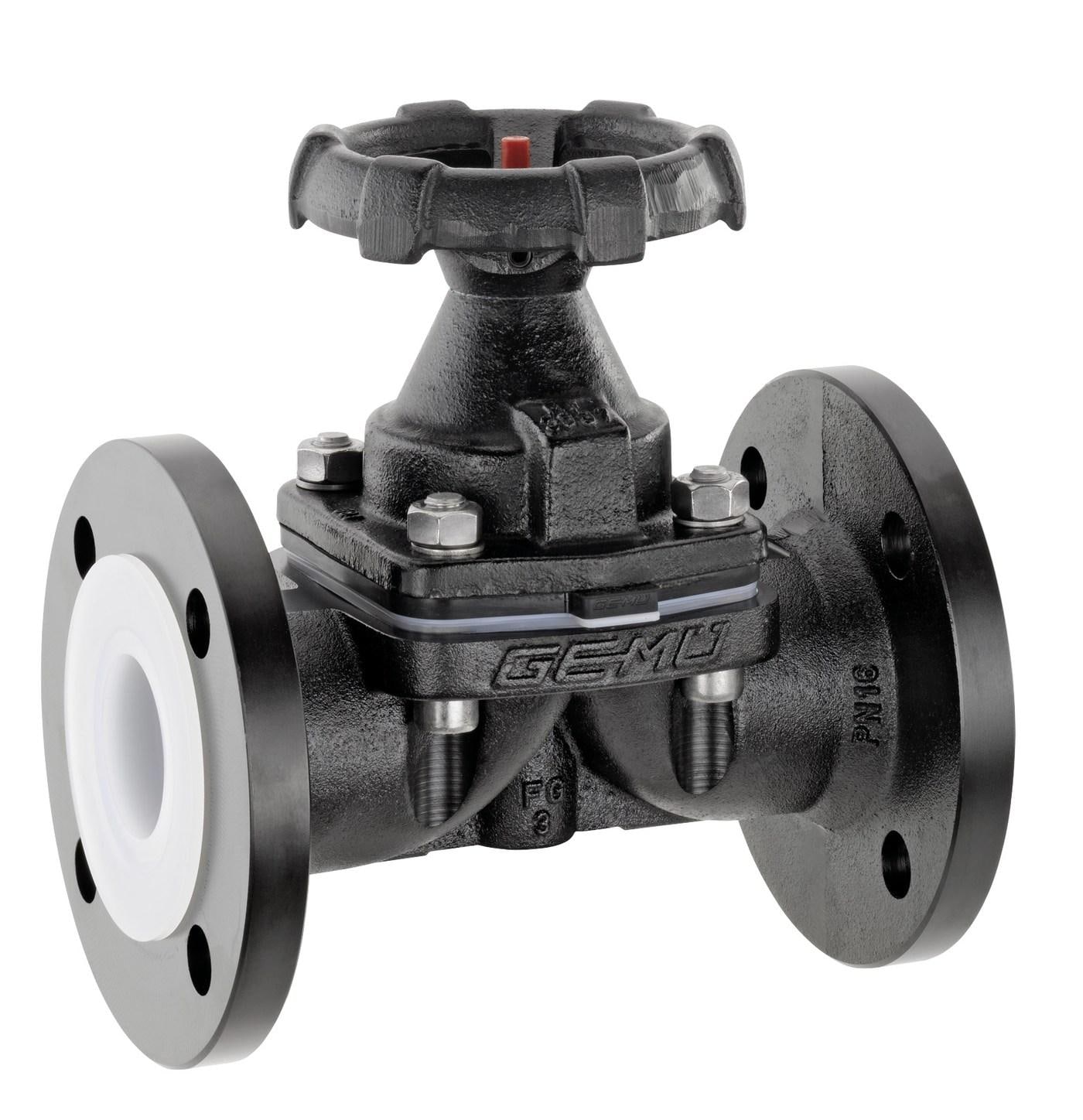

Мембранный клапан из металла с ручным приводом GEMU 653

Конструкция
2/2-ходовой мембранный клапан GEMÜ 653 с ручным управлением в металлическом исполнении имеет корпус привода из нержавеющей стали. Клапан выпускается в двух вариантах: модель GEMU 653 оснащается маховичком из стойкой к высокой температуре и химическим веществам пластмассы. Маховичок не поднимается. Визуальный индикатор положения устанавливается серийно. Корпус привода выпускается в двух вариантах: для проходного корпуса или T-образного клапана, а также как многоходовой корпус.



Технические характеристики
- применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- допускается очистка CIP/SIP и стерилизация;
- допускается обработка в автоклаве;
- нечувствительность к содержащим частицы средам;
- качество обработки поверхности до 0,25 мкм, электрополировка;
- исполнение, отвечающее требованиям GMP.

Рабочая среда
Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран. Клапан обеспечивает в обоих направлениях потока герметичность до полного рабочего давления (Значения давления - избыточное давление в бар).
Температура рабочей среды				20 ... 160 °С
Температура окружающей среды				макс 60 °С

Рабочее давление [бар]
Размер мембраны		EPDM/FPM		PTFE
8		0 - 10		0 - 6
10		0 - 10		0 - 6
25		0 - 10		0 - 6
40		0 - 10		0 - 6
50		0 - 10		0 - 6
80		0 - 10		0 - 6
100		0 - 10		0 - 6

Материал мембраны
FPM
EPDM
PTFE/EPDM выпуклый		PTFE свободный
PTFE/FPM выпуклый		PTFE свободный
PTFE/EPDM		PTFE кашированный

Размеры привода
MG	øB	A				A4
Исполнение привода		H		N	S	H	N	S
8	36	85		65	-	4,5		-
10	63	86				2,0		-
25	92	108				5,0		-
40	114	145				9,0		-
50	132	171				21,0		-
80	211	-		231		-	18,0	33
100	211	-		255		-	28,0	43

Форма корпуса

Донный сливной клапан

Проходной

Многоходовое исполнение

T-образный корпус

Материал корпуса
1.4435 - BN2 (CF3M)		-точное литье Fe<0,5%
1.4435 (ASTM A 351 CF3M ? 316L)		точное литье
1.4408		точное литье
1.4408		точное литье с футеровкой PFA
1.4435 (316L)		штампованный корпус
1.4435 (BN2)		штампованный корпус Fe<0,5%
1.4435 (316L)		цельный материал
1.4435 (BN2)		цельный материал Fe<0,5%

Вид соединения
Сварной патрубок
Патрубок DIN
Патрубок DIN 11850, серия 1
Патрубок DIN 11850, серия 2
Патрубок DIN 11850, серия 3
Патрубок DIN 11866, Reihe A
Патрубок JIS-G 3447
Патрубок JIS-G 3459
Патрубок SMS 3008
Патрубок BS 4825, часть 1
Патрубок ASME BPE
Патрубок EN ISO 1127
Резьбовые соединения
Внутренняя резьба DIN						ISO 228
Наружная резьба DIN 11851
Одна сторона с наружной резьбой, другая сторона с коническим патрубком и накиднойгайкой, DIN 11851
Стерильное резьбовое соединение по запросу
Фланцевое соединение
Фланец EN 1092 / PN16 / серия B			габаритная длина согласно EN 558, серия 1			ISO 5752, серия1
Фланец ANSI класс 125/150 RF			габаритная длина согласно MSS SP-88
Фланец ANSI класс 125/150 RF			габаритная длина согласно EN 558, серия 1			ISO 5752, серия 1
Патрубок под хамут
Хомут ASME BPE для трубы ASME BPE			Укороченная конструкция
Хомут в опоре на ASME BPE для трубы EN			строительная длина EN 558, серия 7			ISO 1127
Хомут ASME BPE для трубы ASME BPE			строительная длина EN 558, серия 7
Хомут DIN 32676 для трубы DIN 11850			строительная длина EN 558, серия 7
Хомут SMS 3017 для трубы SMS 3008			строительная длина EN 558, серия 7
Стерильный хомут по запросу
