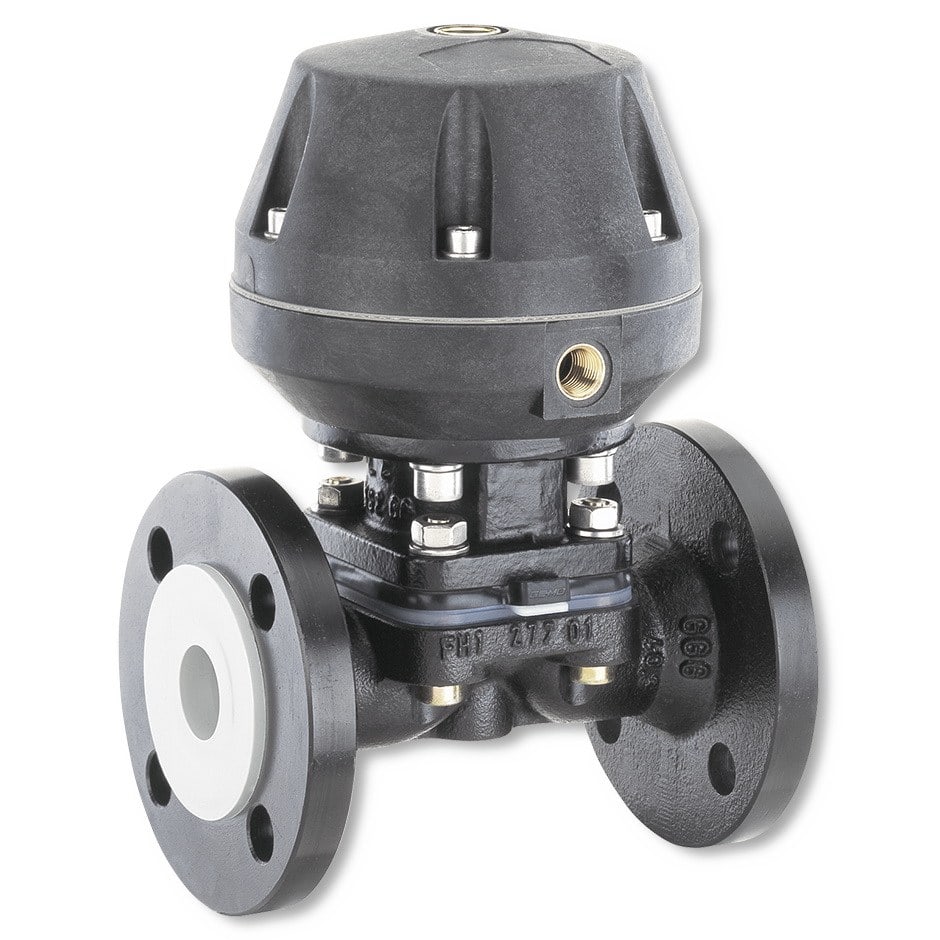

Мембранный клапан из металла с пневмоприводом GEMU 620

Конструкция
2/2 ходовой мембранный клапан GEMU 620 оснащён практически не требующим обслуживания мембранным приводом,который может управляться нейтральными газами.


Характеристики
- применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- нечувствительность к содержащим частицы средам;
- корпуса и мембраны клапанов выпускаются в различных исполнениях и из разных материалов.

Рабочая среда
Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран.
Температура окружающей среды				макс. 60 °С

Материал мембраны
CSM				Гипалон
NBR				Пербунан
FPM				Фторкаучук
CR				Неопрен
EPDM
PTFE/EPDM				полностью кашированный
PTFE/EPDM выпуклый				PTFE свободный

Размеры привода
Материал головки привода: Пластмасса
MG		DN			Ф.упр. 1			Ф.упр. 2		Ф.упр. 3
25		15 - 25			0/N			0/F		0/D
40		32 + 40			1/N			1/F		1/D
50		50			2/N			2/F		2/D
65 - 100		65 - 100			3/1, 3/2, 3/3			3/F		3/D
Материал головки привода: Металл
65 - 100		65 - 100			3A1, 3A2, 3A3			3AF		3AD
80 - 150		80 - 150			4A2, 4A3			4AF		4AD
Тип корпуса
проходной

Материал корпуса
EN-GJL-250				GG 25
EN-GJS-400-18-LT				GGG 40.3 Обшивка из PFA
EN-GJS-400-18-LT				GGG 40.3 Обшивка из PP
EN-GJS-500-7				GGG 50 Обшивка из PFA
EN-GJS-400-18-LT				GGG 40.3 Обшивка из эбонита
EN-GJS-500-7				GGG 50 Обшивка из PP

Вид соединения
Внутреннее
резьбовое соединение DIN				ISO 228
Фланец
Фланец EN 1092 / PN16 / Форма B	Монтажная длина MSS SP-88			ISO 5752, серия 1
Фланец ANSI Класс 125/150 RF
Фланец ANSI Класс 125/150 RF	Монтажная длина EN 558, серия 1			ISO 5752, серия 1
Фланец BS 10 Табл. „E"	Монтажная длина EN 558, серия 7			ISO 5752, серия 7
Фланец EN 1092 / PN16 / Форма A	Монтажная длина EN 558, серия 7			ISO 5752, серия 7
Фланец ANSI Класс 125/150 RF	Монтажная длина EN 558, серия 7			ISO 5752, серия 7
Фланец ANSI Класс 125 FF	Монтажная длина EN 558, серия 7			ISO 5752, серия 7
