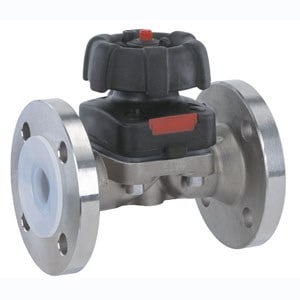

Мембранный клапан из металла с ручным приводом GEMU 671


Мембранный клапан из металла с ручным приводом GEMU 671  Конструкция
Ручные 2/2-ходовые металлические мембранные клапаны GEMÜ 671 имеет пластиковый верхний корпус, не требующий частого обслуживания, и встроенный оптический индикатор положения в стандартной комплектации.



Технические характеристики

Рабочая среда

Нейтральные и агрессивные газообразные и жидкие среды, не оказывающие отрицательного воздействия на физические и химические свойства материала корпуса и мембраны.

Температура рабочей среды

-10...80 °С

Температура окружающей среды

0...60 °С

ТипРазмер мембраныРабочее давление[бар]
EPDMPTFE
GEMU 611100 - 100 - 6
GEMU 67520 - 1000 - 100 - 6

Материал мембраны

FPM
EPDM
PTFE/EPDMвыпуклая
PTFEсвободная MG 25 - MG 100
PTFE ламин . MG 10

ТипРазмеры корпуса GEMU 671
Размер мембраныØ ВАА1А4Вес[кг]
GEMU 6111060800.15--
GEMU 6712590851480.8
4011410214131.6
501401208133.0
80214166172510.0
100214222253715.0

Тип корпуса

2/2 ходовой корпус

Материал корпуса

EN-GJL-250GG 25
CW617NЛатунь
EN-GJS-400-18-LT (чугун со сфероидальным графитом 40.3)Футеровка PFA
EN-GJS-400-18-LT (чугун со сфероидальным графитом 40.3)Футеровка PP
1.4435 - BN2 (CF3M)точное литье Fe<0.5%
1.4435 (ASTM A 351 CF3M ? 316L)точное литье
1.4408точное литье
1.4408Футеровка PFA
1.4435 (316L)кованый корпус
1.4435 (BN2)кованый корпус Fe<0 .5%

Вид соединения

Патрубки под сварку
Патрубки DIN 11850серия 1
Патрубки DIN 11850серия 2
Патрубки DIN 11850серия 3
Патрубки DIN 11866серия А
Патрубки DIN 11866серия В
Патрубки JIS-G 3447
Патрубки JIS-G 3459
Патрубки SMS 3008
Патрубки BS 4825часть 1
Патрубки ASME BPE
Патрубки EN ISO 1127
Патрубки ANSI/ASME B36.19Mсортамент 10s
Патрубки ANSI/ASME B36.19Mсортамент 40s
Резьбовые соединения
Резьбовые муфты DIN ISO 228
Резьбовые патрубки DIN 11851
С одной стороны резьбовой патрубок, с другой – конический патрубок и накидная гайка, DIN 11851
Асептические накидные гайки по запросу
Хомутовые соединения
Хомуты ASME BPE для трубы ASME BPEдлина ASME BPE
Хомут DIN 32676, серия B, для трубы EN ISO 1127длина EN 558, серия 7
Хомуты ASME BPE для трубы ASME BPEдлина EN 558, серия 7
Хомуты DIN 32676, серия A, для труб DIN 11850длина EN 558, серия 7
Хомуты SMS 3017 для трубы SMS 3008длина EN 558, серия 7
Фланцы
Фланцы EN 1092 / PN16 / форма Bдлина EN 558, серия 1ISO 5752, серия 1
Фланцы ANSI, класс 125/150 с вы ступом (RF)длина MSS SP-88
Фланцы ANSI, класс 125/150 с вы ступом (RF)длина EN 558, серия 1ISO 5752, серия 1

Технические данные.pdf
