Конструкция

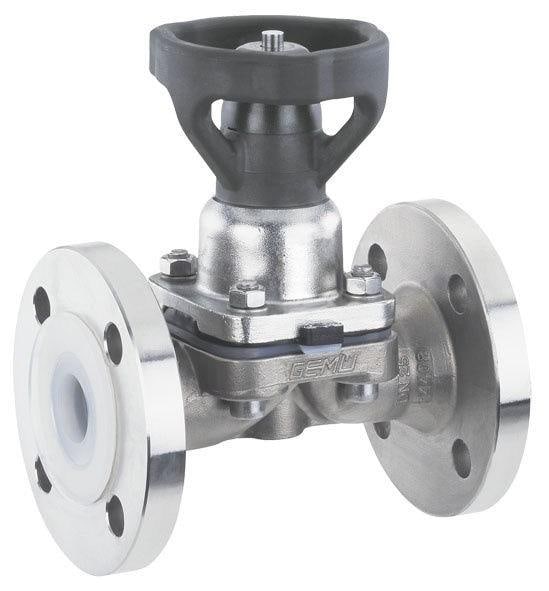

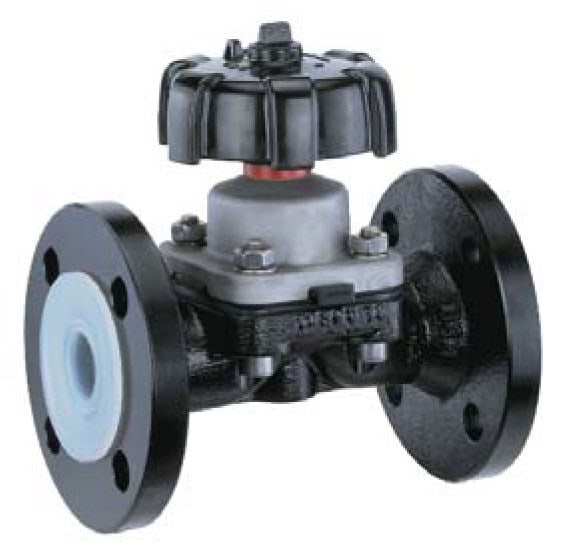

Мембранный клапан GEMÜ 673 с ручным управлением оснащен маховичком из стойкой к высокой температуре пластмассы. Все механические детали и корпус привода выполнены из нержавеющей стали. Серийно устанавливается ограничитель хода клапана для продления срока службы мембраны а также визуальный индикатор положения.
Характеристики
• Применение для нейтральных, агрессивных, газообразных рабочих сред
• Химическая стойкость привода
• Допускается очистка CIP/SIP и стерилизация
• Допускается обработка в автоклаве
• Нечувствительность к содержащим частицы средам
• Корпуса и мембраны клапанов выпускаются в исполнениях и из разных материалов
• Компактный монтаж в тесных условиях
• Бесступенчатая установка минимального про ограничителя закрытия
• Исполнение АТЕХ - по запросу
Преимущества
• Герметичное разделение между рабочей средой и приводом
• Произвольное направление потока, в обоих направлениях поток
обеспечивается герметичность до полного рабочего давления
• Произвольное монтажное положение
• Большой срок службы мембраны благодаря применению запатентованного ограничителя закрытия (US-Pat. 5 377 956)
• Возможно многоходовое исполнение корпуса клапана (М-блок и Т-форма) или исполнение как ёмкостный/ сливной корпус
Технические характеристики
Рабочая среда
|
Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздей- ствия на физические и химические свойства мате- риалов соответствующих корпусов и мембран. |
Температура рабочей среды
| жидкости макс 90 °С. пар макс 150°С |
Температура окружающей среды
| макс 60 °С |
Размер мембраны
|
Клапан | Размер мембраны | Номинальная длина | Макс. рабочее давление[бар] |
| | DN | EPDM / FPM | PTFE |
| | | | |
GEMU 673 | 25 | 15, 20, 50 | 10 | 6 |
40 | 32, 40 | 10 | 6 |
50 | 50 | 10 | 6 |
Материал мембраны
|
FPM | |
EPDM | |
PTFE/EPDM выпуклый | PTFE свободный |
PTFE/FPM выпуклый | PTFE свободный |
PTFE/EPDM, PTFE | кашированный |
Размеры привода [мм]
|
Клапан | Размер мембраны | А | ∅ B | Macca [кг] |
| | | | |
GEMU 673 | 25 | 102 | 90 | 0,70 |
40 | 119 | 114 | 1,30 |
50 | 136 | 140 | 2,05 |
Материал корпуса
|
EN-GJS-400-18-LT (GGG 40.3) | Обшивка из PFA |
EN-GJS-400-18-LT (GGG 40.3) | Обшивка из PP |
1.4435 - BN2 (CF3M) | точное литье Fe<0,5% |
1.4435 (ASTM A 351 CF3M | 316L, точное литье |
1.4435(316 L ) | точное литье |
1.4435 (316L) | штампованный корпус |
1.4435 (BN2) | штампованный корпус Fe<0,5% |
Вид соединения
|
|
Фланцевое соединение | | |
Фланец EN 1092 / PN16 / серия B | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия1 |
Фланец ANSI CLASS 125/150 RF | габаритная длина согласно MSS SP-88 | |
Фланец ANSI CLASS 125/150 RF | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия 1 |
Патрубок под хомут |
Хомут ASME BPE для трубы ASME BPE | строительная длина ASME BPE | |
Хомут DIN 32676 серия B для трубы EN | строительная длина EN 558, серия 7 | ISO 1127 |
Хомут ASME BPE для трубы ASME BPE | строительная длина EN 558, серия 7 | |
Хомут DIN 32676 серия A для трубы DIN 11850 | строительная длина EN 558, серия 7 | |
Хомут SMS 3017 для трубы SMS 3008 | строительная длина EN 558, серия 7 | |
